Suelo Radiante

Suelo Radiante

El suelo radiante es el sistema de calefacción que menor consumo de energía presenta y por sus características combina perfectamente con la energía solar térmica debido a las bajas temperaturas a las que trabajan. Es una calefacción limpia, invisible y silenciosa, ya que consiste en unas tuberías de agua caliente que circulan por debajo del suelo.

Climatización mediante suelo radiante

La misma instalación puede utilizarse para refrigerar en verano como si fuera aire acondicionado; . Para ello es necesario que el grupo calefactor sea una bomba de calor, ya que estas pueden generar calor en invierno y frío en verano.

La acción de refrigerar consiste en hacer circular agua fría por el mismo circuito enterrado. Complementando a este sistema de suelo radiante y bomba de calor, debe instalarse un sistema de deshumidificación por fan-coils que evite la condensacióon de la humedad por el efecto de la disminución de la temperatura ambiente.



Suelo radiante

Calefacción y refrigeración por suelo radiante. Es importante recordar que una instalación de este tipo implica colocar suelo de baldosas en la casa, puesto que la moqueta y la madera son aislantes y anularían el efecto de la calefacción.

El suelo radiante es el sistema más eficiente de distribución de climatización, frente a los radiadores y a los fancoils. Consiste en emitir el calor desde unas tuberías colocadas de forma uniforme bajo el suelo, en lugar de emitirlo desde un foco centralizado metálico, el radiador.

El suelo radiante tiene su origen en la calefacción romana y la del medievo, que dejaban unos conductos huecos bajo el suelo; el horno de la casa enviaba aire caliente, de forma que se calentaba el suelo. En Castilla aún utilizan estos sistemas, denominados glorias.

Se trata de un sistema que combina muy bien con la energía solar, porque trabajan a temperaturas parecidas. La climatización más eficiente del mercado consiste en una bomba de calor integral combinada con un sistema de energía solar y un suelo radiante como sistema emisor.

Ventajas del suelo radiante

• Recibe Subvenciones
Saludable: no levanta polvo ni corrientes de aire. No reseca la garganta, al contrario que otros sistemas de calefacción, por lo que es recomendado para ser instalado en hospitales, residencias de ancianos y otras instalaciones colectivas.
Ahorra combustible, y por lo tanto, disminuye los costes. Se trata de un sistema que trabaja a una temperatura más baja que los radiadores de metal por diversos motivos. Entre ellos, que al ocupar mucha mayor superficie, no necesita calentar tanto el circuito hidrúalico.
Eficiente: calefacta o refrigera en la parte inferior de la habitación, donde nos movemos; al no tener que calentar todo el volumen de la habitación, como hacen los radiadores, no es necesario consumir tanta energía.
Invisible: al estar bajo el suelo, no se ve absolutemente nada.
Seguro: no existe el peligro de golpearse contra esquinas.
Regulable: en el suelo radiante, al igual que los radiadores, se puede regular la temperatura por zonas.
Confortable: se trata del sistema emisor de calefacción que mejor reparte el calor por la habitación, ya que al ser emitido desde el suelo, la emisión es mucho más homogénea y se encuentra siempre cerca de nuestro cuerpo.
Cómodo: no molesta, disponemos del espacio completo de la habitación para colocar nuestros muebles, frente a la instalación del radiador, que siempre ocupa una de las paredes.
Familiar: es especialmente recomendable donde hay niños, por todas las ventajas que ofrece: los niños gatean frecuentemente por el suelo. Con suelo radiante, no corren el peligro de golpearse contra esquinas, y tampoco entran en contacto con un suelo frío.
Climatización integral: se puede utilizar la misma instalación para calefacción y para refrigeración, con la consiguiente comodidad y ahorro de costes en la instalación.

Funcionamiento del suelo radiante

Instalación de suelo radiante

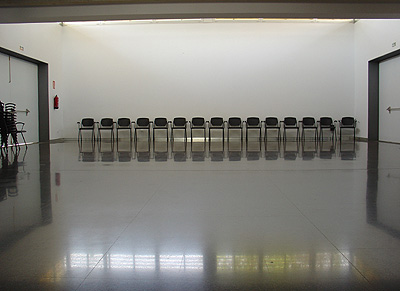

Imagen de un suelo radiante instalado en un Centro Cívico. La ausencia de radiadores o de otro tipo de elementos visibles permite disfrutar de un espacio diáfano


Instaladores de suelo radiante

Imagen de la misma sala durante la construcción


Esquema de suelo radiante

Esquema del suelo radiante

Un suelo radiante está constituido por una red de tubos uniformemente distribuida bajo el pavimento. Por su interior fluye agua a una temperatura moderada, de entre 35ºC y 45ºC,a diferencia de los 70 a 90ºC de los sistemas que utilizan los radiadores.

Como el calor se distribuye por el suelo, se consigue un gradiente de temperaturas ideal para el confort humano, manteniendo los pies calientes y la zona de la cabeza templada. En los sistemas de calefacción habituales, el aire caliente tiende a situarse cerca del techo, mientras que la mayor necesidad térmica se sitúa  cerca del suelo. Al calentar el suelo se cubren esas necesidades, sin tener que calentar el aire del techo innecesariamente. Esto, sumado al gradiente de temperaturas, favorece el ahorro energético.

Adicionalmente, el hecho de trabajar a baja temperaturas no reseca el ambiente ni las mucosas nasales. Y la baja velocidad a la cual se eleva el aire calentado no levanta polvo ni microorganismos.

El montaje de un suelo radiante consiste en la colocación en primer lugar de una o varias capas aislantes de poliestireno expandido o de material reflectante que impiden que el calor se pierda y fluya hacia abajo. Sobre esta capa aislante, se sitúan los circuitos de tubo por los que circula el agua de calefacción. A continuación se cubre el conjunto con mortero para, una vez fraguado, colocar finalmente el pavimento. El conjunto de cemento y pavimento se ve afectado por una dilatación debida al aumento de temperatura del suelo. Para evitar problemas en el pavimento se coloca un sistema de seguridad -cinta perimetral- que absorbe esa dilatación. En cuanto al pavimento, es preferible colocar baldosas de gres o terrazo por su mejor conductividad térmica, aunque también es posible utilizar otro tipo de materiales, como moqueta o parquet.

La correcta regulación de una instalación de suelo radiante garantiza que la temperatura del pavimento no supere los 29ºC -temperatura máxima según norma europea -NE-En 1264-2. De este modo, se evitan posibles problemas circulatorios -varices- debidos a una temperatura excesiva del suelo.

Instalación

Se colocan varias capas aislantes por debajo de las tuberías para impedir escapes de calor. Las tuberías se recubren con cemento y sobre éste, se colocan las baldosas, que es el tipo de suelo más adecuado para el suelo radiante; colocar parquet es desaconsejable debido a que la madera puede ceder como consecuencia de los cambios de temperatura, y la moqueta también, ya que funcionaría como aislante.

Tipos de instalación

Distribución en serpentín

La tubería entra por una parte de la habitación y va avanzando en líneas paralelas hacia el otro extremos; la desventaja es que al llegar al otro extremo de la habitación la temperatura del agua ya ha disminuido.

Distribución en doble Serpentín

También se utilizan serpentines; no se tiene la desventaja del serpentín único y es ideal para habitaciones irregulares.

Distribución en Espiral

Es el sistema que ofrece una temperatura más regular a lo largo de todo el suelo de la habitación. Se comienza en un extremo de la habitación y se avanza en espiral hacia el centro, dejando espacio para que el tubo vuelva a salir por el mismo sitio.




INSTALACIÓN REALIZADA

Suelo radiante solar

Suelo radiante solar

Sistema de climatización de alta eficiencia para Centro Cívico de Catalunya: suelo radiante, energia solar, bomba de calor y monitorización del sistema

El suelo radiante es uno de los sistemas de emisión de climatización más cómodos y eficientes que existen. Consiste en la instalación bajo suelo, en la pared o en el techo de un circuito cerrado de calefacción que calienta la pared correspondiente, calentando también el aire de la habitación. Tiene por tanto una serie de ventajas: Es invisible, por lo que no molesta a la hora de colocar los muebles ni corremos el peligro de golpearnos contra un radiador Es muy eficiente, porque no necesita una temperatura tan elevada como los radiadores, con lo que el ahorro de combustible es evidente. Recibe subvenciones, porque está considerador un aparato de elevada eficiencia energética Es reversible, por lo que puede utilizarse también para refrigerar No necesita mantenimiento La energia solar es un recurso renovable subvencionado, tal y como lo es el suelo radiante al tratarse éste de un dispositivo de alta eficiencia.
